產品描述

WS088A是一款高集成度、高性能、應用于電子煙的氣流控制器。該芯片采用ASIC設計，不會有目前MCU方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象。

WS088A芯片工作狀態穩定，內部包括：基準電路，振蕩器，咪頭檢測，電池充電模塊，電池電壓欠壓保護，負載過流和短路檢測，LED指示驅動電路，輸出恒壓控制。

WS088A芯片吸煙輸出采用恒功率控制，保證在電池電壓變化，以及霧化絲本身阻抗變化的情況下，霧化絲上的功率始終保持恒定，增強客戶體驗感。

WS088A芯片外圍應用電路簡單；IC內集成MOS管；提供SOT23-6L封裝，外圍元件少，系統成本低。

主要特點

• 采用ASIC設計

• 省電模式下，待機電流＜5uA

• 內部集成充電功能，充電電流500mA

• 電池充滿檢測閾值：4.200V

• 涓流/恒流/恒壓三段式充電功能

• 支持0V電池充電

• 充電電流智能熱調節

• 自動再充電

• USB輸入過壓OVP（6.5V）

• 恒功率輸出（恒功率8W）

• 負載過流保護（OCP）

• 負載短路保護（SCP）

• 電池欠壓保護（空載3.0V，帶載2.7V）

• 吸煙過吸保護（10s）

• 內置過熱保護（OTP）

• LED單燈指示功能

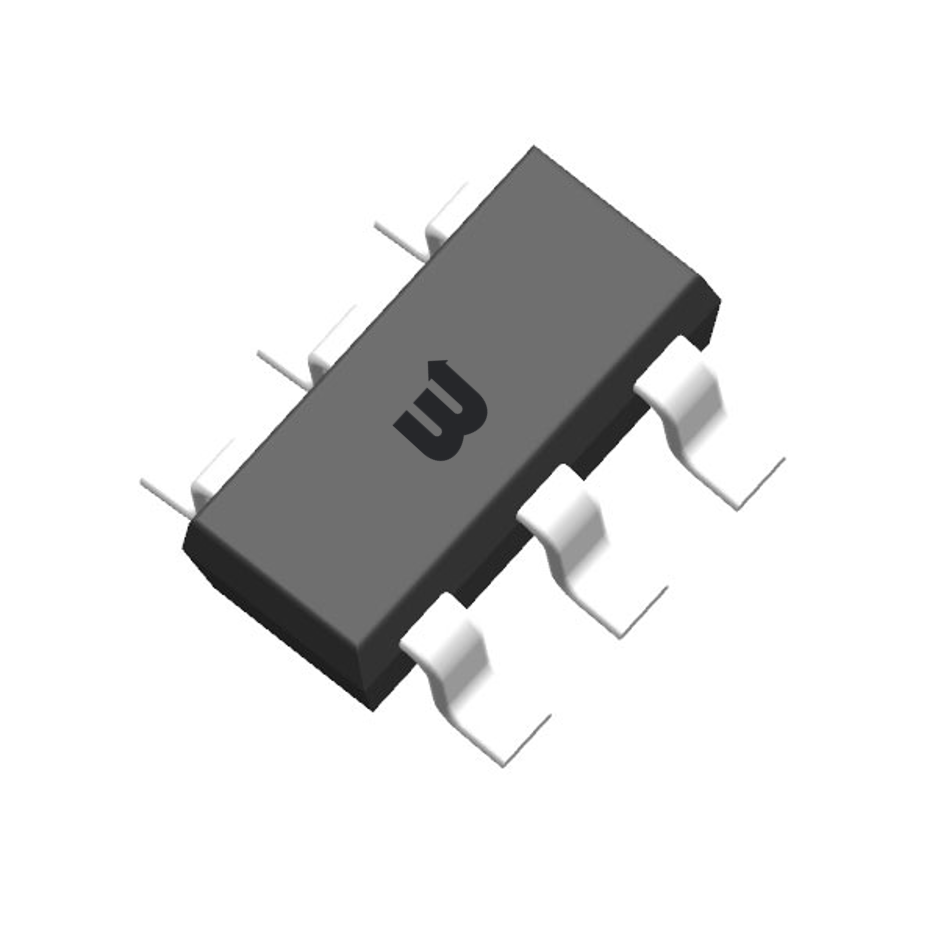

• 提供SOT23-6L封裝

• 無鉛、無鹵素

規格書
